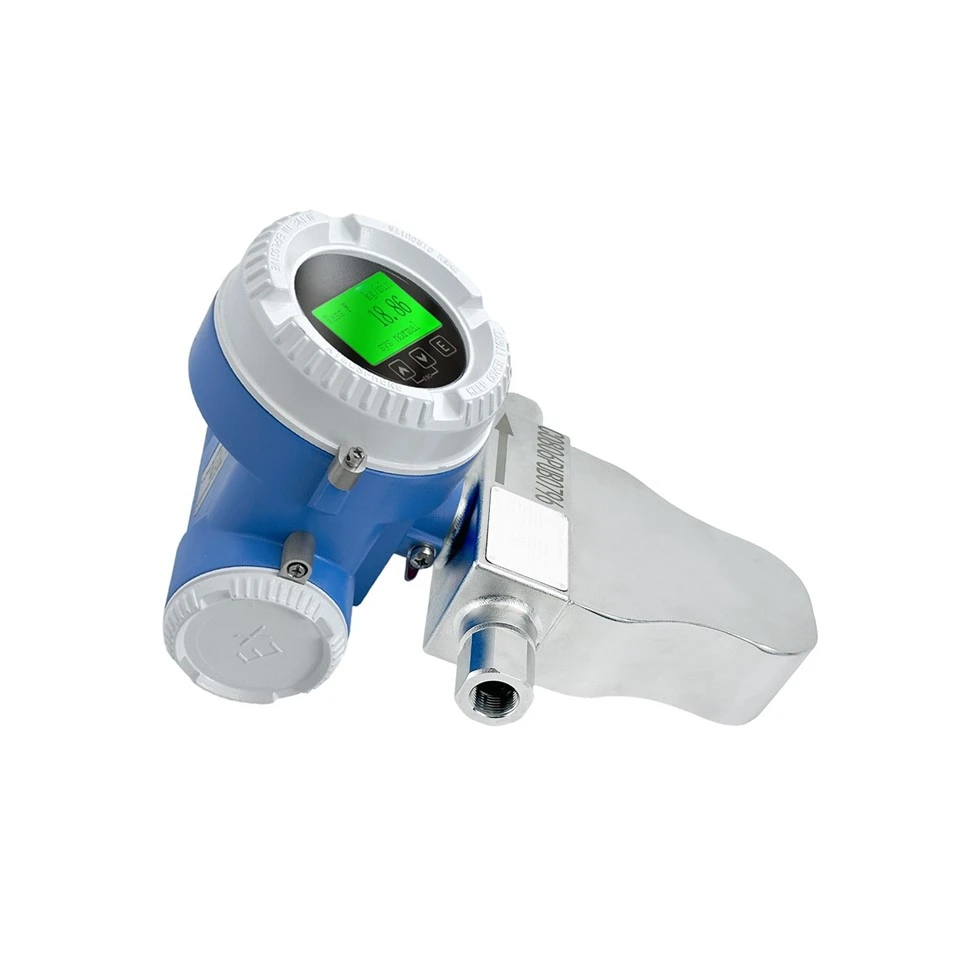

CMASS008PU Helijev Coriolisov masni merilnik pretoka
To je najbolj kritična prednost. Tradicionalni merilniki pretoka, kot so vrtinčni ali turbinski, merijo volumetrični pretok, vendar na prostornino plina močno vplivata temperatura in tlak. Za pridobitev dejanskega masnega pretoka so potrebni dodatni temperaturni in tlačni senzorji za zapletene izračune, kar ne samo poveča stroške, ampak tudi povzroči več možnih virov napak.
Opis
CMASS008PU Helijev Coriolisov masni merilnik pretoka
1. Neposredna meritev masnega pretoka brez kompenzacije temperature ali tlaka
To je najbolj kritična prednost. Tradicionalni merilniki pretoka, kot so vrtinčni ali turbinski, merijo volumetrični pretok, vendar na prostornino plina močno vplivata temperatura in tlak. Za pridobitev dejanskega masnega pretoka so potrebni dodatni temperaturni in tlačni senzorji za zapletene izračune, kar ne samo poveča stroške, ampak tudi povzroči več možnih virov napak.
2. Izjemno visoka natančnost in ponovljivost
Natančnost običajno doseže ±0,1 % do ±0,5 % (ali celo več), medtem ko je ponovljivost boljša od ±0,05 %. To je bistveno za-stroškovno intenzivno merjenje helija in zahtevne aplikacije za nadzor procesov.
3. Široko razmerje obračanja (razpon)
Širok razpon. To pomeni, da lahko isti merilnik pretoka natančno meri visoke in nizke pretoke, zaradi česar je zelo prilagodljiv različnim procesnim pogojem.
4. Neobčutljivost na lastnosti tekočine
Princip merjenja temelji na vibracijah in je neodvisen od prevodnosti plina, dielektrične konstante, toplotne prevodnosti ali drugih lastnosti. Dokler medij lahko teče skozi merilno cev, ga je mogoče natančno izmeriti. To zagotavlja odlično združljivost s plini, kot so helij, vodik (nizka gostota) in drugi.
|
Model |
A |
B |
F |
C |
D |
d |
M |
|
CMASS003 |
210 |
325 |
95 |
156.50 |
54 |
Φ65 |
NPT 1/4" notranji navoj |
|
CMASS004 |
210 |
325 |
95 |
156.50 |
54 |
Φ65 |
NPT 1/4" notranji navoj |
|
CMASS008 |
210 |
325 |
95 |
156.50 |
54 |
Φ65 |
13/16-16UNF Notranji navoj |
|
CMASS015 |
210 |
348 |
95 |
180 |
54 |
Φ65 |
G3/4" notranji navoj |
Prednosti cevi v obliki črke U
- Relativno nizka izguba tlaka: V primerjavi s kompaktnejšo zasnovo cevi, kot je tip Ω-, ponuja cev v obliki črke U- bolj gladko pretočno pot, kar ima za posledico manjšo izgubo tlaka za lahke pline, kot je helij.
- Lažje izprazniti: struktura v obliki črke U zmanjša kopičenje tekočine ali nečistoč, kar pomaga ohranjati čistost meritev helija.
- Visoka stabilnost: Robustna mehanska zasnova zagotavlja močno odpornost na motnje in zanesljivo delovanje.
Model in premer
|
Model |
Nazivni premer |
Srednja temp. |
Max.WP |
Maks. stopnja-pretoka |
||
|
palec |
mm |
kg/min |
Lb/min |
|||
|
CMASS003 |
1/8" |
DN03 |
-50 stopinj -+150 stopinj |
Manjši ali enak 10MPa |
3 |
6.61 |
|
CMASS004 |
1/6" |
DN04 |
-50 stopinj -+150 stopinj |
Manjši ali enak 10MPa |
5 |
11 |
|
CMASS008 |
1/4" |
DN08 |
-50 stopinj -+150 stopinj |
Manjši ali enak 10MPa |
20 |
44 |
|
CMASS015 |
1/2" |
DN15 |
-50 stopinj -+150 stopinj |
Manjši ali enak 10MPa |
60 |
132 |
|
Značilno |
Opis |
|
Certificiranje: sklop oddajnika in senzorja |
Certifikat CCS, CPA, certifikat protieksplozijske zaščite (ex) |
|
Napajanje |
220VAC/24VDC Samoprilagajanje- |
|
Izhodni signal |
Hart, aktivna tokovna zanka od 4 do 20 mA, Modbus RTU/RS-485, aktiven impulz |
|
Prikaz; Delovanje |
3-vrstična osvetlitev ozadja; Upravljanje tipk na dotik |
|
Stopnja zaščite |
IP66, IP67 |
|
Material ohišja |
304 nerjaveče jeklo, ZL401 (oddajnik) |
|
Električni priključek |
1/2 NPT, M20*1,5 |
|
Material merilne cevi; površinska obdelava zmočenih delov |
316L (privzeto), titan/Ha C zlitina/tantal (neobvezno); polirljiv. |
|
Procesna povezava |
Navoj, prirobnica, hitri-sanitarni vmesnik |
|
Natančnost |
±0.1%,±0.15%, ±0.2%, ±0.5 %, ±1.0% |
|
Programska oprema oddajnika |
CLS100 (privzeto), izbirno CLS200, CLS300 |
|
>Zaslon operacijskega jezika |
kitajščina, angleščina, ruščina |
|
>>Drugi certifikati |
Certifikat protieksplozijske zaščite, SIL, CCS, 3-A, EAC |
Ključni premisleki
- Izjemno nizka gostota plina: Helij ima med vsemi plini drugo najmanjšo gostoto (za vodikom). Tekočine z nizko-gostoto lahko zmanjšajo občutljivost merilnika pretoka, zaradi česar je nujno izbrati model, posebej optimiziran in umerjen za medije z nizko-gostoto. Kaliber DN25, ki ste ga izbrali, je običajna izbira za merjenje pretoka plina.
- Tlak in obseg: Zagotovite, da vaš delovni tlak in zahtevani obseg pretoka (znotraj ciljne natančnosti) ustrezata nazivnim specifikacijam merilnika pretoka. Merjenje plinov nizke-gostote pri nizkih tlakih predstavlja večji izziv.
